Təhlükəsizlik Kameralarına Mobil qoşulma

Salam, əziz dostlar.

Bu məqalədə şirkət təhlükəsizlik kameralarına şirkət xaricindən mobil qoşulmanı aydınlaşdırmağa çalışacam.

Məqalə 2 hissədən, DVR üzərində olan  nizamlamalar və Firewall (Forefront TMG 2010) üzərindəki nizamlamalardan və modemdəki port yönləndirməni izah edən əlavədən ibarətdir.

1) DVR üzərindəki nizamlamalarımız Network System bölmələrində aparılacaq.

DVR-Network

Network bölümündə şirkətimizin subnetinə uyğun olaraq İP ADDRESS bölümünü nizamlayır, Gateway bölümünə isə TMGnin İPsini daxil edirik.  Qarşıda istifadə etmək üçün Port (İnternal üçün), Mobile və İE Portları unutmamaq üçün qeyd edirik. Və SAVE edirik.

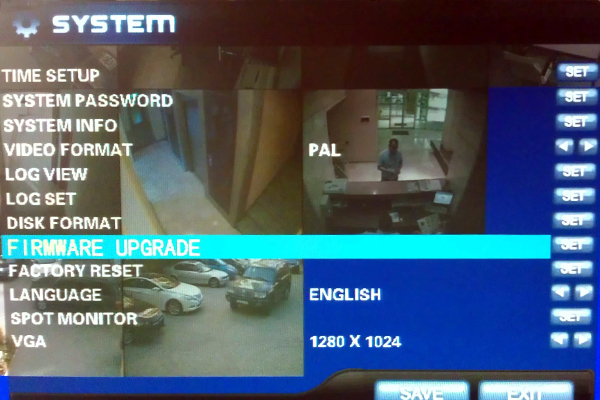

DVR-SYSTEM

System bölümündə isə Time Setup-dan saatı nizamlayır, System Password-da DVR-ın nizamlamalarına və çəkilişlərə baxa bilmə üçün şifrə təyin edirik, Video Formatı PAL olaraq tənzimləyirik. Dəyişiklikləri SAVE düyməsini basmaqla yaddaşa verir, şəbəkə kabelinin taxılmasına əmin oluruq və sistemi yenidən başladırıq.

2) Firewall (Forefront TMG) üzərindəki nizamlamalar

2.1) Firewall-da Mobile və İE portlara icazələrin verilməsi.

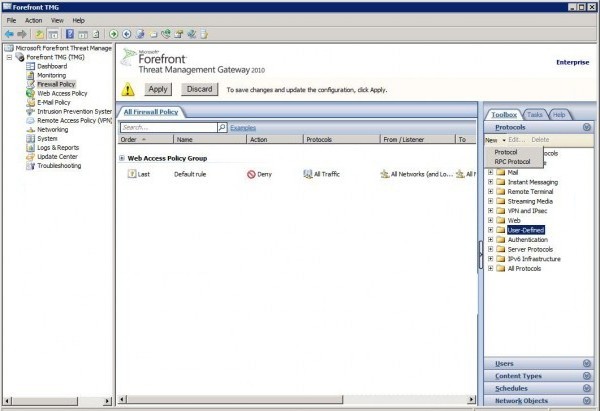

TMG-də Firewall Policy-nin Toolbox hissəsində NEW -> Protocol deyərək davam edirik.

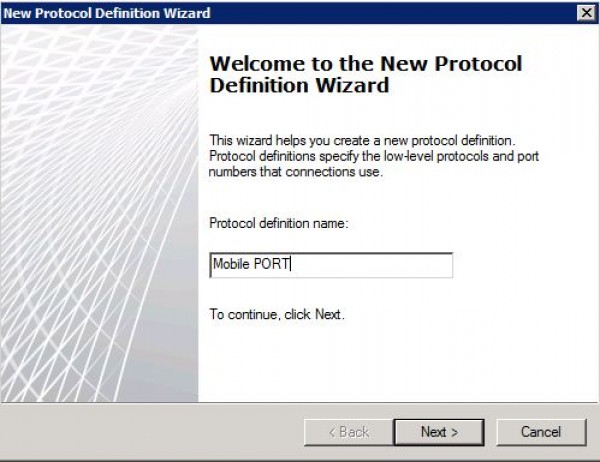

Açılan yeni pəncərədə portun adını təyin edirik və NEXT deyirik.

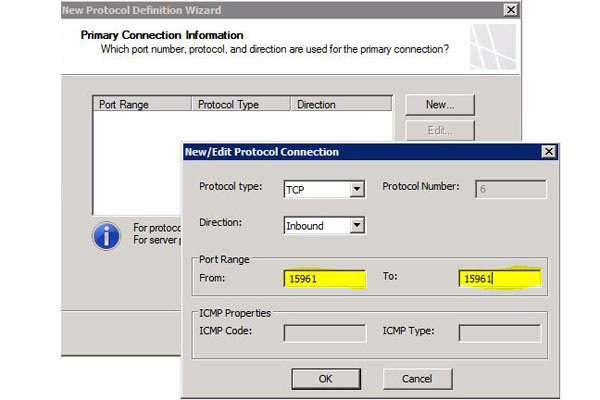

Açılan pəncərədə NEW deyərək, növbəti pəncərədə Directionu – İnbound olaraq dəyişirik, və port aralığını təyin edirik. 15961 bildiyimiz kimi bizim mobil portumuzdur və İnbound seçərək Externaldan-İnternala icazə verdik. və OK-> Next -> Next ->Finish deyərək işi tamamlayırıq.

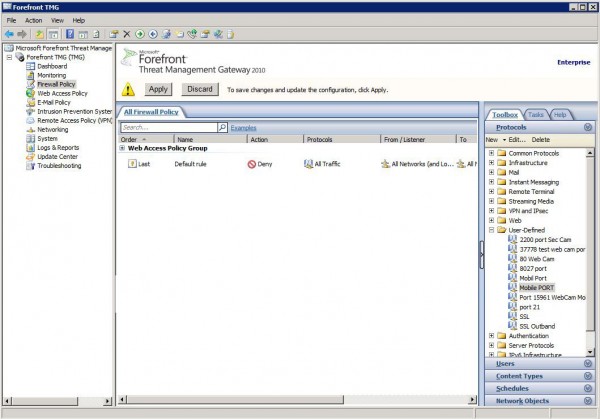

Və Mobile PORT-un USER-DEFİNED bölməsinə düşdüyünü görürük. APPLY deyib hərəkətləri təsdiqləyir və TMG-də yaddaşa veririk.
2.2) Non-Web Server-in yayımlanması

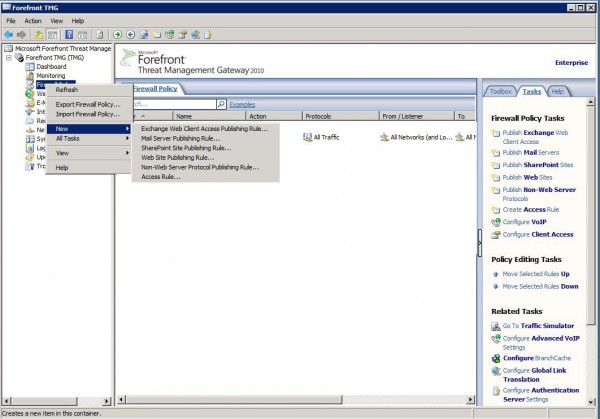

Şəkildə göründüyü kimi Firewall Policy üzərində sağ düymə ilə NEW->Non-web server protocol publish rule və ya TASKS bölməsində eyni addımı icra edirik.

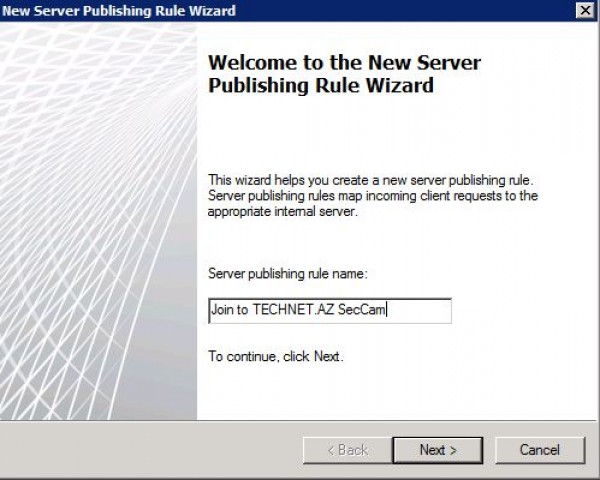

Publish Rule-u adlandırırıq.

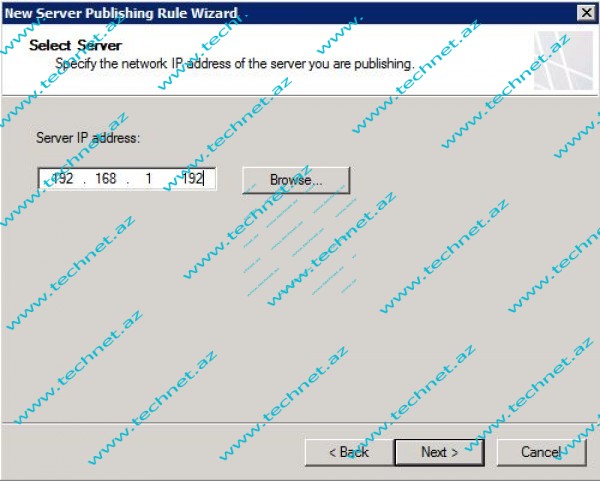

DVR-ın İP-sini SERVER İP Address qrafasına yazırıq.

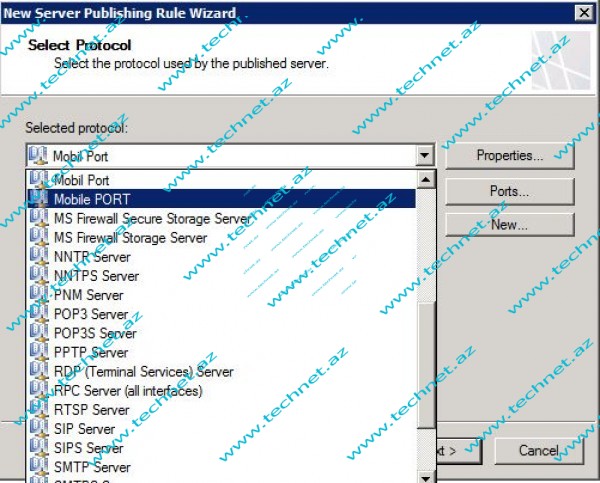

Yaratmış olduğumuz Mobile PORTu Protocol olaraq seçirik.

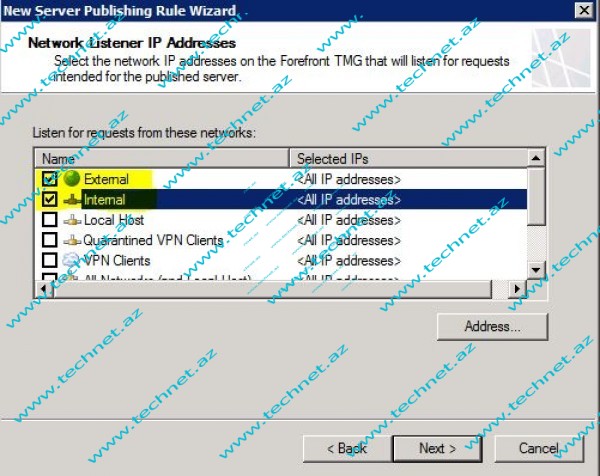

İnternal və External şəbəkələrindən gələn sorğulara (Request) cavab verməsi üçün hər ikisini seçirik.

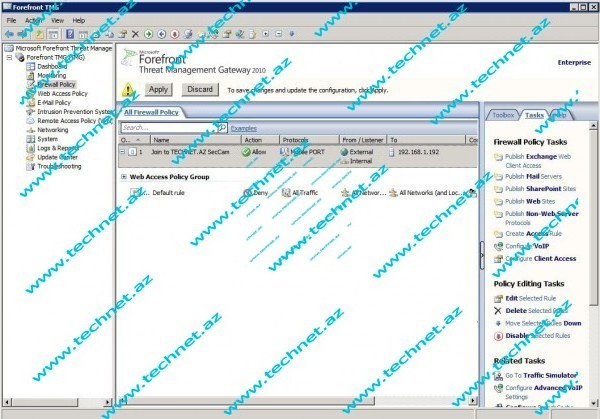

Join to TECHNET.AZ SecCam Publish Rulunun yarandıqını görüb, APPLY edirik.
İnternet Explorerdən də qoşula bilmək üçün uyğun olan 80 portuna da publish rule yaradaraq yayımlayırıq.
Əlavə: Cisco modemində portların yönləndirilməsi (Əlavə Linksys WAG160N modemi üzərində tətbiq edilib)
Şirkətimizdə TMG olmadıqı halda kameralara nəzarəti təmin etmək üçün modemin port yönləndirməsindən istifadə edə bilərik. Bunun üçün Addım 1-dən sonra əlavəni tətbiq edirik.

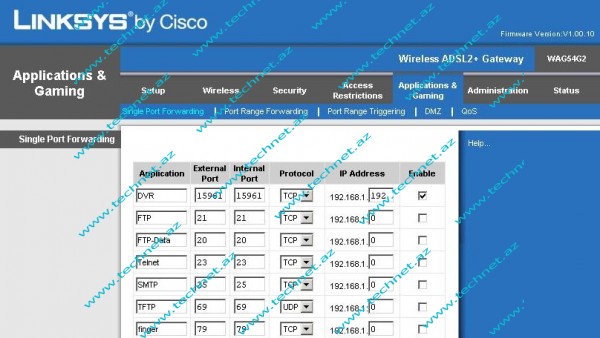

a) Bir portun yönləndirilməsi;

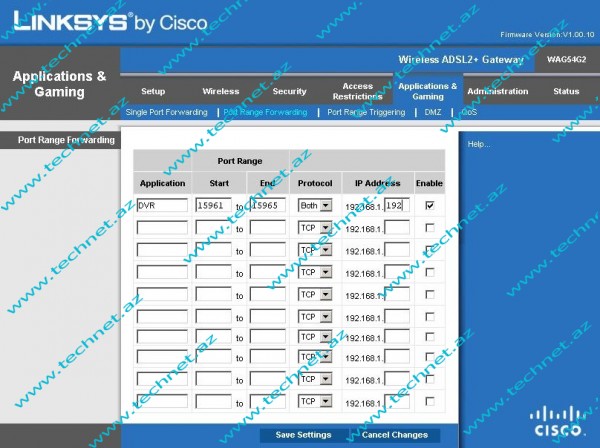

b) Müəyyən port aralığının yönləndirilməsi
Android və Iphonlar üçün DVRPlayer, MEye kimi freeware götürüb, IP yerinə şirkətin Statik IP-sini yazırıq, DVRa giriş Parolunu yazırıq.
P.S. Əgər Qoşulma Success yazır, amma göstərmirsə DVR-ın tənzimləmələrindən Bitrate-i HIGH-dan Medium və ya LOW edib test edirik, uyğununda saxlayırıq..
Növbəti məqalələrdə görüşənədək! Ümidvaram ki, kiminsə işinə yarayacaq.
